Guia Completo de Dimensionamento de MOSFETs de Potência em Fontes Chaveadas

O erro mais comum no dimensionamento de MOSFETs para fontes chaveadas é escolher o componente apenas pelos dois números do topo do datasheet: V_DS máximo e I_D máximo. Esses limites absolutos dizem muito pouco sobre como o transistor vai se comportar num conversor DC-DC real. O dimensionamento correto é um balanço entre perdas de condução, perdas de comutação e acionamento de gate — fechado com uma verificação térmica e uma checagem contra a área de operação segura (SOA).

Comece pelos limites elétricos — mas com margem

A tensão V_DS máxima precisa cobrir não só a tensão de barramento, mas também os picos de ringing causados pelas indutâncias parasitas do layout e do transformador. Uma margem de 20 a 30% sobre o pico real medido (não o teórico) é prática comum em projetos industriais. E avalanche repetitivo não é modo de operação normal: se o projeto conta com o rating de avalanche a cada ciclo, no lugar de um snubber ou clamp dimensionado, é o projeto que precisa mudar.

A corrente I_D "contínua" do datasheet é especificada em condições térmicas ideais — tipicamente com o encapsulamento mantido a 25 °C, algo que não existe numa placa real. Trate esse número como limite físico dos fios de bond e do die, nunca como corrente de operação.

Verifique também o V_GS de especificação do R_DS(on). Famílias clássicas como IRFZ44N e IRF540N têm resistência de condução especificada com V_GS = 10 V — não são dispositivos logic-level. Acioná-los diretamente com 3,3 V ou 5 V de um microcontrolador deixa o canal parcialmente formado, com resistência muito acima da nominal, e é uma das causas mais frequentes de MOSFET queimando "sem motivo" em protótipo. Para acionamento com nível lógico, escolha um dispositivo com R_DS(on) especificado a 4,5 V (ou menos) ou use um driver de gate dedicado.

Perdas por condução

A perda por condução é a componente mais simples de estimar:

P_cond = I_RMS² · R_DS(on)

Dois cuidados. Primeiro, use a corrente RMS no MOSFET, que depende da topologia e do ciclo de trabalho — num buck, a chave conduz apenas durante D·T, e a forma de onda trapezoidal tem RMS maior que a média. Segundo, use o R_DS(on) quente: a resistência de condução de MOSFETs de silício sobe com a temperatura, e é comum o valor a 125 °C de junção ficar entre 1,3× e 1,8× o valor especificado a 25 °C. Essa relação está na curva "R_DS(on) normalizado vs. temperatura" do datasheet do fabricante — use a curva do componente real, não uma regra de bolso.

Perdas por comutação

Durante cada transição, tensão e corrente coexistem no canal por um intervalo curto. A estimativa clássica para comutação hard-switching é:

P_sw ≈ ½ · V_DS · I_D · (t_r + t_f) · f_sw

Os tempos de subida e descida reais dependem menos do datasheet e mais do circuito de gate: a carga de gate-dreno Q_gd (o platô de Miller) precisa ser fornecida ou removida pelo driver, e a corrente disponível do driver define a velocidade da transição. Um MOSFET "rápido" com driver fraco comuta devagar.

Três parcelas adicionais entram na conta em frequências maiores:

• Perda de gate: P_gate = Q_g · V_GS · f_sw. É dissipada no driver e no resistor de gate, não no MOSFET, mas consome eficiência do conversor.
• Perda capacitiva de saída: em hard-switching, a energia armazenada em C_oss (E_oss no datasheet) é dissipada no canal a cada ligamento, multiplicada por f_sw.
• Recuperação reversa do diodo de corpo: em topologias síncronas (meia ponte, buck síncrono), o Q_rr do diodo de corpo do MOSFET complementar gera um pico de corrente de recuperação a cada comutação. É uma fonte clássica de perda e de EMI subestimada.

O balanço: condução vs. comutação

Reduzir R_DS(on) significa die maior — e die maior significa mais Q_g e mais C_oss. Por isso a figura de mérito usual para comparar MOSFETs de mesma classe de tensão é o produto R_DS(on) × Q_g: quanto menor, melhor a tecnologia.

A regra prática: em baixa frequência e corrente alta, as perdas de condução dominam — privilegie R_DS(on). Em frequências altas, as perdas de comutação crescem linearmente com f_sw e passam a dominar — privilegie Q_g e Q_gd baixos, mesmo pagando mais resistência de condução. O ponto ótimo é do seu conversor, não do componente: faça a conta com as duas parcelas na sua frequência e na sua corrente.

Verificação térmica

Com a perda total estimada, a temperatura de junção em regime é:

T_J = T_A + P_total · R_θJA

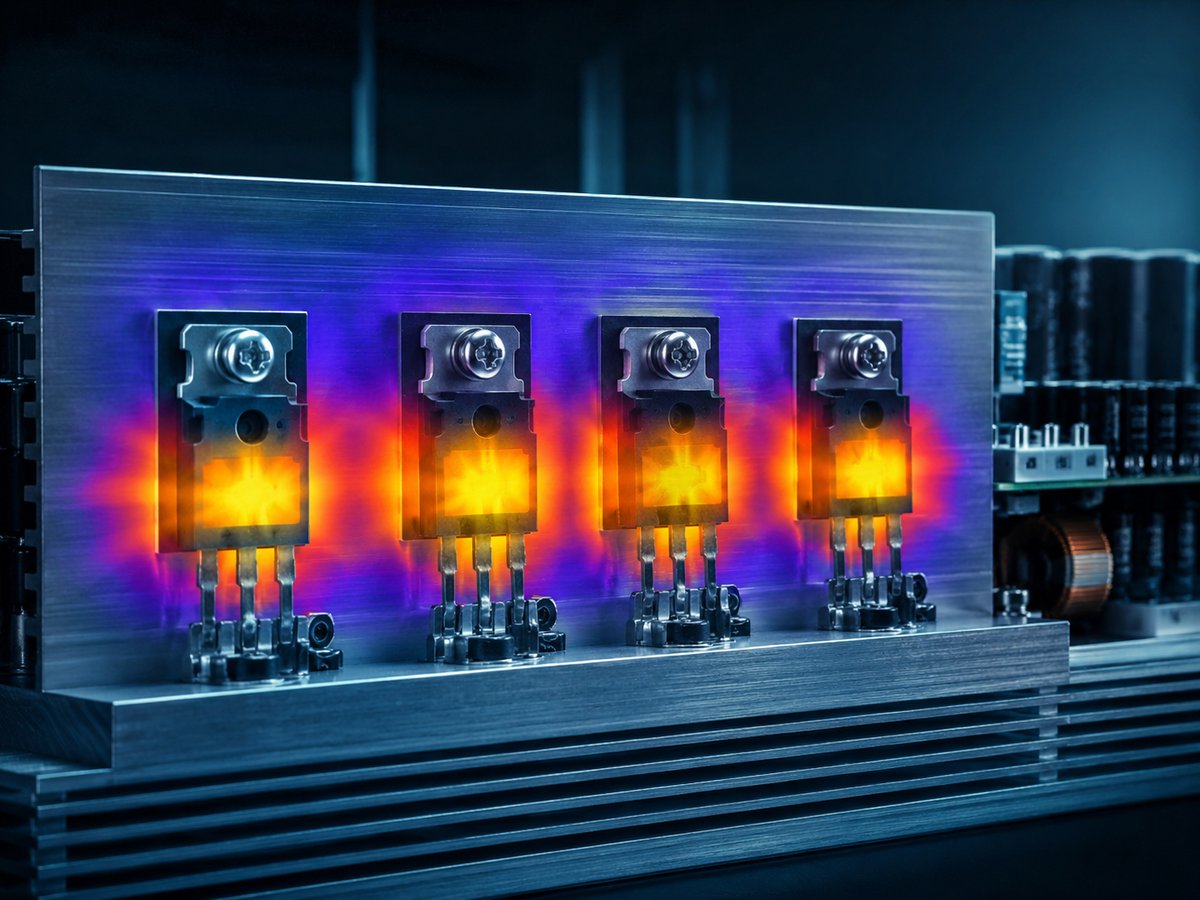

O R_θJA de datasheet é medido em placa de teste padronizada (JEDEC) e serve para comparar componentes, não para prever a temperatura no seu layout — a área de cobre conectada ao dreno altera esse número drasticamente em encapsulamentos SMD. Para projetos com dissipador, a conta correta usa R_θJC mais as resistências da interface e do dissipador.

A temperatura máxima de junção é tipicamente 150 °C ou 175 °C, conforme a família. Projetar para operar no limite é pedir problema: além da margem para transitórios e para tolerâncias de fabricação, a confiabilidade cai com a temperatura de operação. Uma meta de projeto conservadora é manter T_J de regime bem abaixo do máximo — muitos projetos industriais trabalham com teto interno na faixa de 110 a 125 °C.

Curvas SOA: quando olhar e o que significam

A curva de área de operação segura combina, num só gráfico log-log de V_DS × I_D, quatro limites: corrente máxima (fios de bond), potência máxima (linhas de tempo de pulso), tensão máxima e, em muitos MOSFETs trench modernos, uma região adicional de instabilidade térmica em operação linear — células do die concentram corrente e formam pontos quentes antes de o limite de potência médio ser atingido. Por isso MOSFETs otimizados para chaveamento podem se sair mal em circuitos lineares (soft-start dissipativo, e-loads, hot-swap), mesmo "dentro da potência".

Numa fonte chaveada saudável, o ponto de operação cruza a SOA muito rapidamente a cada comutação. Os cenários que exigem checagem explícita da SOA são partida, curto-circuito na saída, inrush e qualquer estado de falha em que o MOSFET segure tensão e corrente simultaneamente por microssegundos ou mais. Use a linha de pulso correspondente à duração real do evento — a linha DC quase nunca é a aplicável, mas as linhas de 10 ms e 1 ms frequentemente são.

Resumo: o que conferir no datasheet

Erros comuns

• Usar o R_DS(on) de 25 °C na conta de perdas — a resistência quente é sensivelmente maior.
• Acionar MOSFET standard-level (especificado a V_GS = 10 V) com 3,3 V ou 5 V.
• Ignorar o Q_rr do diodo de corpo em buck síncrono e meia ponte.
• Usar o R_θJA de datasheet como se fosse o do seu layout.
• Escolher o menor R_DS(on) disponível para um conversor de frequência alta — e perder eficiência por Q_g.
• Validar a SOA só na linha DC, ou não validar os estados de falha.

Fechando o projeto

O fluxo que funciona: defina topologia e frequência; calcule correntes RMS e de pico; pré-selecione dois ou três candidatos pela classe de tensão e pela figura de mérito; estime as perdas de condução e comutação de cada um na sua condição de operação; feche a térmica com o R_θ realista do seu layout; e valide SOA nos estados de falha. Protótipo com termopar ou câmera térmica confirma (ou desmente) a conta — e é sempre mais barato descobrir na bancada do que em campo.

— Equipe Técnica FB Componentes
